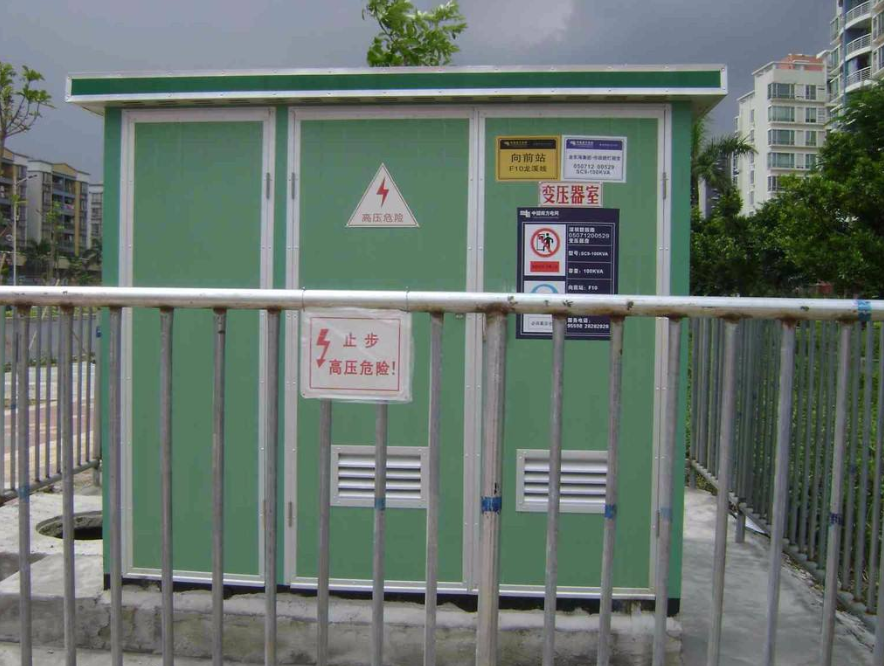

箱式變電站又稱箱式變壓器、預裝變電站等，分為美式箱式變壓器和歐式箱式變壓器。

　　箱式變電站中的電器設備元件均為定型產品，其技術性能滿足相應的標準要求。箱式變電站還具有電能檢測、顯示和測量功能，并能實現相應的保護功能。具有特殊的接地導件和明顯的接地標志。

　　為了適應戶外工作環境,箱變的殼項一般采用夾層結構,裝有隔熱材料,盒體的底部和各室之間都有一個冷卻出風口,利用自然空氣冷卻和自動控制等多種形式的強制空氣冷卻,以保證電氣設備的正常散熱,防雨,防塵、措施,防止小動物進入等。

　　箱式變電站部件構成:高壓側接設備、變壓器及低壓配電裝置部件;

　　一、高壓側受電設備:

　　箱式變電站在選擇高壓側接設備時，應在滿足性能和運行環境要求的情況下，盡量選用體積小、價格低的元器件。

　　1. 高壓開關(斷路器):

　　目前國內斷路器種類較多，如10 kV斷路器有KLF- 10、ELC-24、XYn- 10等。SF。斷路器因其壽命長、維護少、性能可靠等優點，在箱式變電站中有替代油開關少的趨勢。

　　2、熔斷器：

　　熔斷器是高壓開關的配套部件，是高壓側接地與相間短路的主要保護裝置，可靠性要求高，應有關合、開斷的明顯標志。如現行的跌落式熔斷器或近來新研制的產氣后開斷、并有紅色小旗伸出的熔斷器，可以用絕緣拉桿拉合，便于斷路器的檢修、維護。近年來國外引進了一種雙熔絲，這種熔絲對溫度、電流都敏感，又稱雙敏式熔絲，應用這種熔絲提高了高壓開關的可靠性。

　　3、避雷器：

　　目前多選用金屬氧化物避雷器，它有良好的防大氣過電壓的性能，同時還可以吸收開關開合閘的浪涌電流。它更適用于配電真空斷路器，可吸收其操作過電壓，如Y5 W氧化鋅避雷器等。

　　二、變壓器：

　　戶外箱式變電站用的變壓器為降壓變壓器，一般把10kV等級的電源降至380V/220V，供用戶使用。

　　變壓器的容量一般為160-1600kVA,而最常用的容量為315-630kVA。變壓器可以是油浸式，耐燃式、樹脂式等，大多使用油浸變壓器，原因是油浸變壓器價格便宜。在防火要求嚴格的場所，應采用非油浸變壓器，如高層建筑中就要采用干式變壓器。在發達國家干式變壓器的利用率達到了80%-90%，在我國近些年來干式變壓器發展很快，如氧脂注式的SCL-2,壓力浸潰式的VPI和包繞式(又稱雷神式)等各種干式變壓器在組合變電站中得到了廣泛的應用。

　　三、低壓配電裝置的器件選用：

　　低壓配電裝置配有主開關和分路開關，分路開關一般為4~8臺，多時可達到12臺。分路開關在箱式變電站內占了相當大的空間，縮小分路開關的尺寸，就能多裝分路開關。在選擇主開關和分路開關時，除體積要求外，不應選擇短飛弧或零飛產品。

　　低壓室有帶操作走廊和不帶操作走廊兩種形式。操作走廊寬度一般需要1000 mm。不帶操作走廊的，也可將低壓室門板做成翼門上翻式，翻上的面板在操作時遮陽擋雨，這種結構在國外配電設施中常見。

　　主回路中多選用DW15、DWX15低壓斷路器,都是既可手動又可電動操作的自動低壓開關。配有過負荷、短路的長和短延時保護，失壓與分勵的多種自動脫扣器，構成了比較完善的保護措施。而在各分支路中常選用DZ20空氣斷路器自身也設有短路保護的熱脫扣。
