箱式變電站按其結構和部件的不同分為兩種典型型式:歐式箱式和美式箱式兩種典型風格。

　　從使用高低壓開關柜的結構、變壓器的組成來看，這種箱式變電站被稱為歐洲箱式變壓器。隱喻為高、低壓開關柜、變壓器建造的房子。

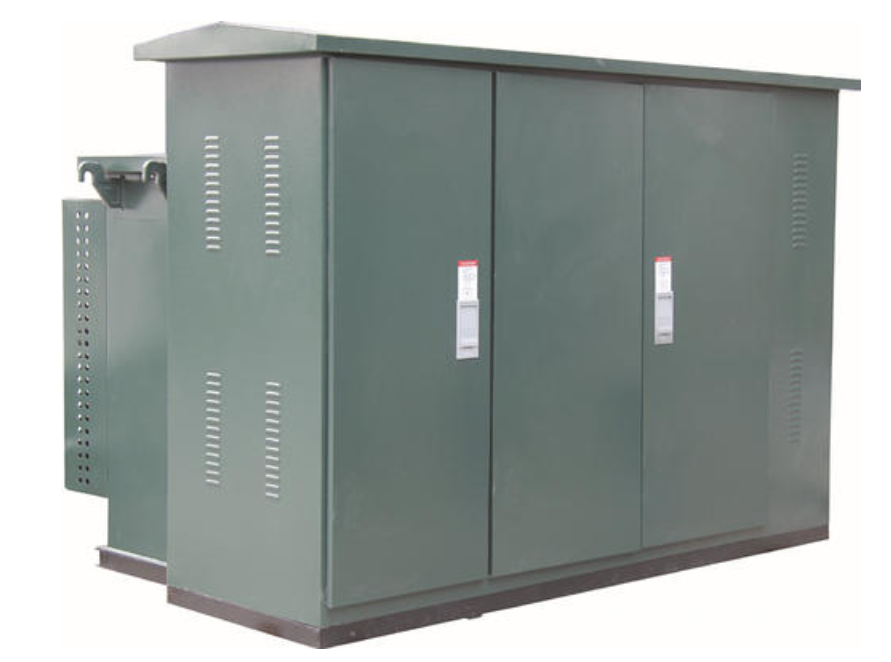

　　從結構上將負荷開關,環網開關和熔斷器結構被簡化到變壓器箱沉浸在石油、避雷器也使用油浸式氧化鋅避雷器、變壓器油枕相互抵消,油罐和散熱器都暴露在空氣中,這種箱式變電站被稱為美國箱式變壓器。這就像把一個盒子掛在變壓器旁邊。

　　從體積上看，歐洲箱式變壓器由于內部安裝了傳統的開關柜和變壓器，產品體積比較大。采用美式箱式變壓器集成安裝體積小。

　　在保護方面，采用負載開關和限流保險絲來保護歐洲機箱的高壓側。單相保險絲斷斷時，利用保險絲的銷使負載開關同時開關，避免斷相操作。負載開關必須具有切斷傳輸電流的能力。低壓側由負載開關配限流保險絲保護，美國箱體的高壓側由保險絲保護，而負載開關僅具有對高壓負載電流的開關、開關和切斷功能，容量小。當高壓側出現相保險絲時，低壓側電壓下降，塑料殼自動空氣開關欠壓保護或過流保護起作用，低壓運行不發生。

　　從產品成本的角度來看，歐式箱變成為高成本。從產品降價空間來看，美國箱式變壓器仍有較大的降價空間。美國箱式變壓器的三相五柱鐵芯可改為三相三柱鐵芯;另一方面，美國箱式變壓器的高壓部分可以從變壓器槽改到槽外，占據高壓室空間。
